东芝中央空调WiFi手机APP智能版BMS-IWF0320UCY-C安装接线介绍

购买产品可点击东芝空调智能控制设备BMS-IWF0320UCY-C

接室内机U1、U2端子

接室外机U3、U4端子

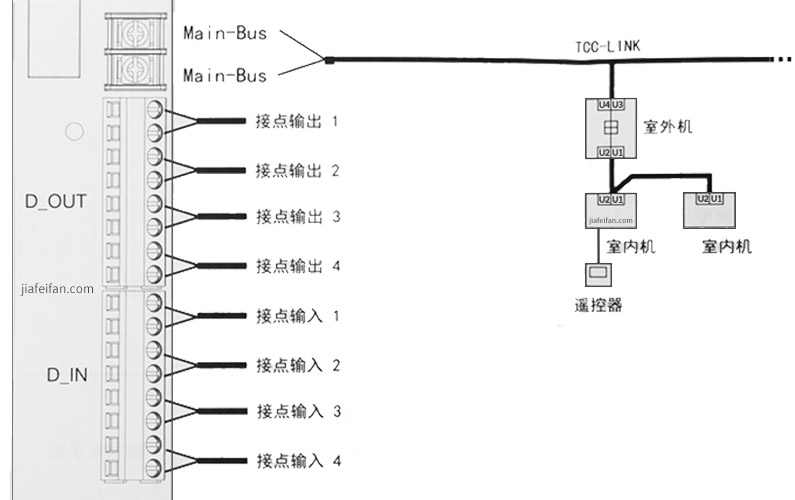

设备端子台功能-智能设备布线

此处TCC-LINK配线仅为示例。

东芝空调智能控制示意图

注：系统中室内机不可超过32台，否则智能设备无法工作

 配线要求

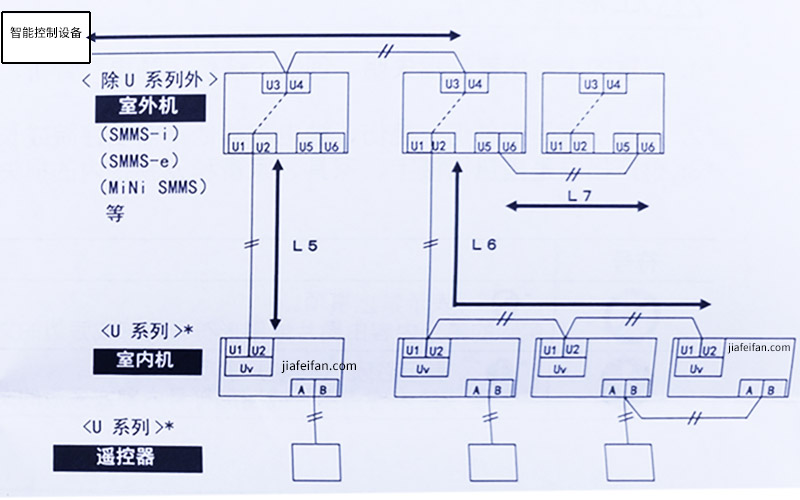

除U系列外的室外机与室外机之间的Uh线和线路/接线 最长2000m

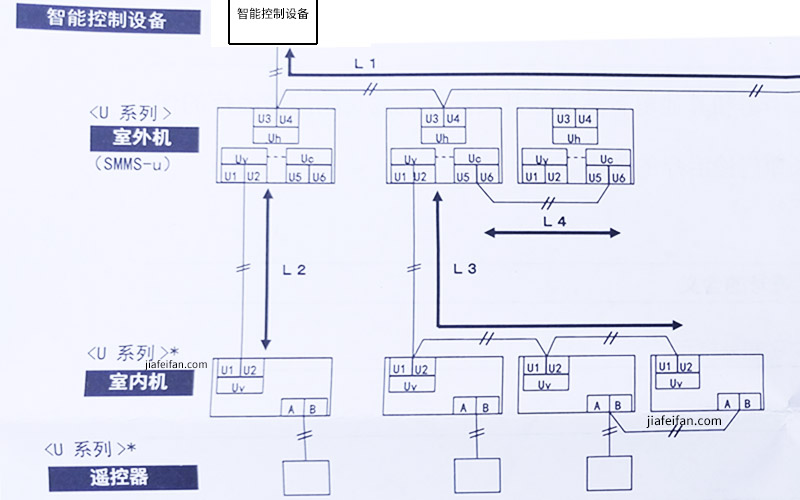

U系列中的Uv线盒Uc线最长1000m（例如图中L2和L3+L4）

除U系列外的室外机和室外机之间 最长100m。

U（v、h、c）线 图中示意为控制排线

Uv：室内机与室外机

Uh：中央控制线

Uc：室外机与室外机

遥控器使用2芯无极性线（A、B端子）

群组控制线使用2芯无极性线（A、B端子）
