Pettinaroli皮特诺里温控器地暖面板有线控器安装方法及接线图
一、安装步骤

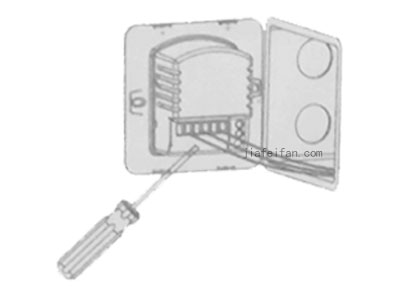

1、在断电的情况下，将连接线固定在接线盒对应接线端口上，固定牢固，避免铜线外漏。

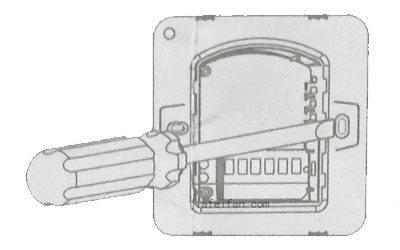

2、将接线盒固定在86暗盒上，注意安装端正。
3、将温控器上操作板固定到接线盒上，完成安装。

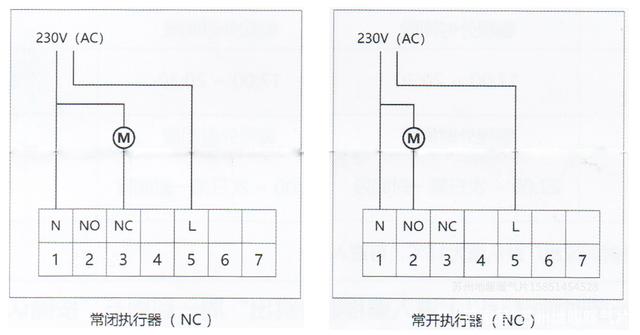

皮特诺里地暖温控接线图
注：L：火线；N：零线；
NO：接常开执行器；NC：接常闭执行器。
※请严格按图所示，正确安装和接线。不要用力拉扯所有排线；不可对液晶屏施加压力机敲打 划伤等；不可磕碰所有电器元件，不可摔落；如果使用硬线接入温控，必须先折出适合角度（建议使用软线连接）；不可有灰尘 泥浆 水 落入温控内部。
技术参数：
1、电源电源：200VAC~240VAC 50/60Hz
2、自身功耗：<1.5W;
3、定时误差：<1%;
4、负载电流：5A；
5、控温范围：5℃~35℃；
6、控温精度：±1℃；
7、环境条件：0℃~50℃；
8、相对湿度：5~95%RH（不结露）
9、外形尺寸：86mm*86mm*16mm（高*宽*厚）
